Das IndoorVent IV
Flammenlose und staubfreie Explosionsdruckentlastung im Betriebsraum mit dem wiederverwendbaren BRILEX IndoorVent

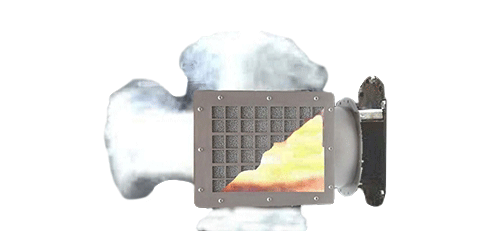

Durch die Verwendung von BRILEX-Explosionsdruckentlastungen in Kombination mit einem einzigartigen BRILEX-Keramikfilter ist eine kostengünstige Druckentlastung von Staubexplosionen möglich. Wenn bei einer Explosion die Druckentlastung geöffnet wird, hält der Keramikfilter den Staub zurück und kühlt die heißen Gase ab.
Bestehende Quenchrohre sind unwirtschaftlich, nicht wiederverwendbar oder verfügen über eine geringere Druckentlastungseffizienz und erfordern daher eine hohe Behälterfestigkeit. Das BRILEX-IndoorVent verbindet eine unbegrenzte Verwendung mit der größten verfügbaren Effizienz.
Wegen hoher Investitionskosten und mangelnder Effizienz haben Konstruktionsingenieure und Endbenutzer versucht, Alternativen zu finden. Das BRILEX-IndoorVent bietet eine Kombination aus einer schnell öffnenden BRILEX-Explosionsdruckentlastung und einem hocheffizienten Keramikfilter. Der Druckentlastungsbereich des IndoorVent ist größer als die Druckentlastungsbereiche bestehender Quenchrohre. Nach einer Explosion kann das IndoorVent wiederverwendet werden. Das Ergebnis ist eine kostengünstige Lösung für Anlagenentwickler und Endbenutzer in allen Branchen.
Das BRILEX IndoorVent kann für verringerte Explosionsdrücke (Pred) zwischen 0,2 und 1,5 bar und KSt-Werte von bis zu 250 bar m/s verwendet werden.
Die Zeiten, in denen Explosionsdruckentlastungssysteme nach einmaliger Verwendung in den Abfall geworfen werden mussten, sind vorbei. Das BRILEX IndoorVent kann nach dem Austausch der Filtereinsätze und der Explosionsdruckentlastung wiederverwendet werden. Vor der Wiederverwendung ist lediglich eine Wartungszeit von ungefähr 30 Minuten erforderlich. BRILEX garantiert dies nach jeder Staubexplosion.
BRILEX liefert Kompletteinheiten, bestehend aus dem IndoorVent und einer vorinstallierten BRILEX-Explosionsdruckentlastung einschließlich der Flanschdichtungen und einem Überwachungssensor. Ein Ersatzteilkit für sofortige Verwendung nach einer Explosion, bestehend aus einer Explosionsdruckentlastung und Filtereinsätzen.
Typ | IV 240 | IV 600 | IV 1000 | IV 1600 | IV 2200 | IV 3200 | IV 4200 |
Flansch | DN 200 | DN 300 | DN 400 | DN 500 | DN 600 | DN 700 | DN 800 |
Druckentlastungsbereich (cm2) | 240 | 600 | 1000 | 1600 | 2200 | 3200 | 4200 |
Höhe (mm) | 535 | 609 | 748 | 1035 | 1257 | 1750 | 1850 |
A/B Länge/Breite | 359 | 410 | 558 | 666 | 785 | 983 | 1096 |
Gewicht (kg) | 38 | 56 | 75 | 119 | 171 | 238 | 312 |
Max. Rohgasvolumen (m3) per IV | 1 | 4,4 | 4,4 | 9,7 | 9,7 | 25 | 25 |
Max. pred (bar) | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 0,6 | 0,6 |
